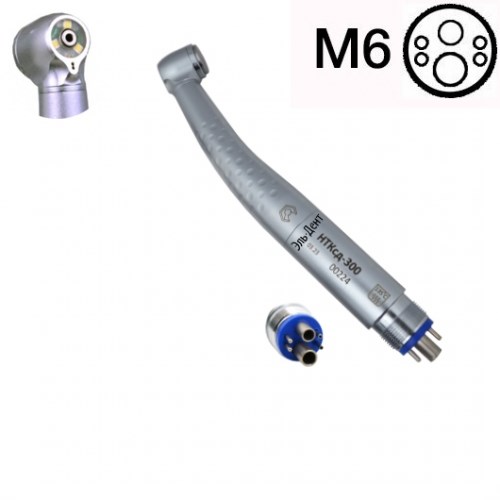

Наконечник *ВХ-Тайфун* СВЕТОДИОДНЫЙ НТКсд-300 6-канальный (металлические подшипник Myonic ), пр. Серпухов

Описание: Наконечник *ВХ-Тайфун* СВЕТОДИОДНЫЙ НТКсд-300 6-канальный (металлические подшипник Myonic ), пр. Серпухов

В наконечнике НТКсд-300 удалось объединить все новейшие достижения в конструкции стоматологических наконечников:

C разъёмом подключения М4 и с встроенным генератором света. С данным наконечником можно работать на любых стоматологических установках, даже если они не снабжены фиброоптическими шлангами.

Особенности

Свет, излучаемый такой системой - максимально близок к нейтральному белому свету, что позволяет доктору контролировать всё рабочее поле без цветовых искажений, и, одновременно, не имеет негативного влияния на его зрение.

Компоновка светодиодов в головке наконечника обеспечивает более узкий угол рассеивания светового пучка, а также его меньшую диффузность - всё для того, чтобы свет с максимальной точностью попадал на препарируемые ткани.

Разработки в области безопасности и защиты от перекрёстного инфицирования пациентов на стоматологическом приёме (в том числе и новой коронавирусной инфекцией СОVID-19), проведённые ООО «ВХ-Тайфун» позволили создать компоновку светодиодов, устойчивую к многочисленным процессам стерилизации инструмента.

Иными словами, наконечник НТКсд-300- один из немногих на рынке световых турбинных наконечников, при работе с которым можно выполнять стерилизационный протокол (стерилизацию после каждого пациента) не опасаясь скорого выхода из строя светодиодного элемента!

Характеристики НТКсд - 300

• Рабочее давление 2,5±0,1 Бар (в наконечнике с генератором)
• Рабочее давление 2,2±0,1 Бар (в наконечнике с фиброоптикой)
• Скорость вращения не менее 330000 об/мин
• Крутящий момент не менее 0,12 Н∙см
• Расход воздуха не более 45 л/мин
• Расход воды охлаждения не менее 50 мл/мин
• Расход воздуха охлаждения не менее 1,5 л/мин
• Корректированный уровень звуковой мощности не более 69 дБА
• Разъём подключения М4 (Midwest) или М6 (6pin)
• Для модификации с М4 - Независимый источник питания света
• Наличие светодиода 3 шт
• Кнопочный зажим бора

Технические особенности инструмента

Мощность до 20 Ватт! По требованиям ISO (Международной системе стандартизации) - достаточная для препарирования любых тканей зуба.

Скорость вращения бора на холостом ходу – не менее 330 000 об/мин. Качественные материалы и комплектующие позволяют наконечнику обеспечивать бору необходимую скорость вращения, и прекрасные режущие характеристики.

Сила удержания бора - 2,5 кг! По требованиям ISO - достаточная для безопасной работы в терапевтической, хирургической и ортопедической стоматологии. На графике представлена кривая эффективной работы турбинного наконечника НТКсд-300.

Точка, эффективная для препарирования эмали на терапевтическом приёме - достигается при приложении усилия уже в 100 грамм, при этом конструкция наконечника позволяет при таком усилии сохранять скорость вращения около 250 000 оборотов в минуту. Такая скорость вращения обеспечивает уровень режущей способности, достаточный для качественной и продуктивной работы при препарировании, например, кариозных полостей.

В точке мощности, достигаемой при приложении усилия до 1500 грамм, наконечник обеспечивает скорость вращения бора до 50 000 оборотов в минуту. Такое усилие прилагается при распиливании толстых цельнолитых конструкций - металлических коронок или каркасов. Качественные материалы, используемые при производстве НТКсд-300, выдерживают и такую нагрузку, справляясь с препарированием металла.

Более того, конструкция инструмента позволяет бору вращаться вплоть до прилагаемого на наконечник усилия в 2,5 кг!

Уровень шума, не превышающий 69 Дб! По требованиям ISO - комфортный для работы в течение всей лечебной смены.

В наконечнике НТКсд-300 используется спрей который обеспечивает подачу воды и воздуха под разными углами из отверстий (30° и 40°, отличных друг от друга по диаметру, для создания охлаждающего тумана)

Длительный срок эксплуатации

Длительный срок эксплуатации и тихий ход во время работы благодаря высококачественным шарикоподшипникам.

Использование таких составных частей роторной группы наконечника - залог долгой и качественной работы вашего основного инструмента.

Стоматологический наконечник НТКсд-300 выполнен из высококачественных материалов на точнейшем швейцарском оборудовании. Каждый инструмент проходит ручной контроль квалифицированными специалистами с помощью сертифицированных высокоточных инструментов. Уровень шума, не превышающий 69 Дб! - комфортный для работы в течение всей лечебной смены.

Улучшенная эргономика НТКсд-300

По сравнению со многими моделями на рынке, были улучшены эргономические свойства наконечника НТКсд-300 для более комфортной работы им на ежедневном стоматологическом приёме.

Инструкция по применению

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

Внимание! Наконечник является активным медицинским изделием и сложным механическим устройством. С наконечником следует обращаться аккуратно, не допускать механических повреждений.

Перед каждым включением наконечника необходимо проверить его на отсутствие повреждений и плохо закрепленных узлов и деталей (например: кнопки).

Чтобы свести к минимуму опасность травмирования и заражения, необходимо использовать в работе защитные перчатки.

Наконечник поставляется не стерилизованным, поэтому перед первым использованием его следует простерилизовать.

После каждого пациента наконечник необходимо стерилизовать.

Внимание! Если во время работы наблюдается самопроизвольный выход инструмента из зажимного устройства, необходимо немедленно отключить подачу воздуха и отвести наконечник из зоны работы.

В целях безопасности следует пользоваться только борами с диаметром хвостовика 1,6 мм и на стоматологических установках, соответствующим техническим параметрам наконечника.

Во избежание травмирования и инфицирования замену бора производить только после полной остановки турбинки. Запрещается прикасаться к вращающемуся бору.

Наконечник не содержит лекарственные средства для медицинского применения, материалы животного или человеческого происхождения, материалы, являющиеся канцерогенными, мутагенными или токсичными, а также не создает опасный или потенциально опасный уровень излучения при использовании по назначению.

Противопоказания

Наконечник противопоказан для применения в случае отсутствия предварительной стерилизации. Наконечник запрещен к использованию неквалифицированными специалистами и специалистами без специальной подготовки.

Подготовка наконечника к работе и порядок работы

• Эксплуатация наконечника допускается при давлении воздуха на входе в наконечник, указанному в разделе 3: «Технические характеристики». Перед первым включением наконечника необходимо отрегулировать давление в бормашине в указанных пределах.
• Перед началом эксплуатации протереть наружные поверхности нового наконечника чистой салфеткой, смоченной 70% раствором этилового спирта.
• Смазать наконечник сервисным маслом в количестве 2 – 3 капель или спреем, распылением смазки в течение приблизительно 1 с.
• После смазки необходимо дать поработать наконечнику на холостом ходу в течение (15-20)с и вытереть головку наконечника от излишков выделившейся смазки.
• Перед пробным пуском необходимо установить рабочее давление на входе в наконечник, указанному в разделе «Технические характеристики», и отрегулировать давление воды и воздуха охлаждения в пределах (0,19 – 0,21) МПа [(1,9 – 2,1) кгс/см2].
• Подсоединить наконечник к шлангу бормашины, навернув гайку шланга до упора. Предварительно следует совместить отверстия в штуцере шланга с соответствующими трубками наконечника. Включить подачу воздуха и дать поработать наконечнику на холостом ходу в течение (15 – 20) с, после чего выключить подачу воздуха и вытереть излишки смазки чистой сухой салфеткой.

Для ежедневной смазки наконечника используется сервисное масло для турбинных наконечников

Смазка вносится в отверстие для подвода воздуха к наконечнику, как показано на рисунке:

• Замена рабочего инструмента осуществляется следующим образом:
• Для закрепления рабочего инструмента необходимо вставить инструмент в отверстие валика и, нажав на кнопку зажимного устройства, дослать его до упора.
• Проверьте надежность фиксации бора путем приложения усилия в осевом направлении.
• Для извлечения рабочего инструмента из наконечника необходимо нажать на кнопку зажимного устройства, вынуть бор и отпустить кнопку.

Гигиена и уход

Для предупреждения преждевременного выхода наконечника из строя необходимо при эксплуатации регулярно выполнять его очистку согласно МУ 287-113.

Чтобы свести к минимуму опасность травмирования и заражения следует пользоваться защитными перчатками.
Предварительно отсоедините наконечник от шланга и выньте бор.
Выполните смазку и стерилизацию наконечника сразу после каждого пациента.
Ежедневно производите смазку системы зажима.

Наружная очистка

Протереть наружные поверхности наконечника чистой салфеткой, смоченной 70% раствором этилового спирта.

Для ежедневной смазки наконечника используется сервисное масло для турбинных наконечников.

Следуйте указаниям в инструкции по эксплуатации на баллончике с маслом.

Ежедневные режимы смазки наконечника:

1. Перед каждой стерилизацией.

2. Смазку наконечника проводить регулярно 2 – 3 раза в смену.

3. Один раз в день производите смазку системы зажима.

Для ежедневной смазки системы зажима необходимо:

1. Установить распылительную головку на распылительном баллончике с сервисным маслом.

2. Удерживая наконечник, вставить острие распылительной головки баллончика в отверстие для крепления рабочего инструмента.

3. Продолжительность обработки распылением составляет примерно 1 с.

Стерилизация

Перед стерилизацией наконечник должен быть смазан и уложен в стерилизационный пакет. Стерилизация в паровом автоклаве при температуре (134±1)°С и давлении (0,21±0,01) МПа в течении 5 минут.

Стерилизацию необходимо проводить после каждого приема пациента.

Замена роторной группы

С целью повышения ресурса в конструкции наконечника предусмотрена замена вышедшей из строя роторной группы.

Внимание! Работы по ремонту и сервисному обслуживанию наконечника должны проводиться только сервисными службами или специально обученными лицами и с использованием только оригинальных комплектующих ООО «ВХ-Тайфун». Производитель не несет ответственность за технические характеристики изделия в случае использования при ремонте не оригинальных комплектующих (ротор и пр.).

Предприятие-изготовитель не несет ответственности за возникновение неисправностей по причине неправильного использования или ремонта, произведенного не в специализированных центрах сервисного обслуживания медицинской техники.

ПРАВИЛА ХРАНЕНИЯ И ЭКСПЛУАТАЦИИ

Наконечник предназначен для условий эксплуатации при температуре от плюс 10 до плюс 35°С и относительной влажности 80 % при температуре плюс 25°С.

Наконечник должен храниться в укладочной коробке, входящей в его комплект, в закрытых помещениях при температуре от минус 50 до плюс 50°С и относительной влажности воздуха не более 75% при плюс 15°С.

Использование наконечника допускается только в комбинации с режущими инструментами с диаметром хвостовика 1,6 мм, и на стоматологических установках, соответствующих техническим параметрам наконечника.

УТИЛИЗАЦИЯ

Внимание!
Перед утилизацией наконечник подлежит обязательной очистке и стерилизации.

Утилизация наконечника осуществляется согласно требованиям СанПиН 2.1.7.2790-10, как отходы класса Б – эпидемиологически опасные отходы.

Возможные неисправности и способы их устранения

Неисправность: Инструмент не вставляется в зажимное устройство.

Вероятная причина: Диаметр хвостовика инструмента не соответствует стандарту или хвостовик погнут.

Способ устранения: Заменить инструмент.

Неисправность: Вода не поступает на инструмент.

Вероятная причина: Засорилось выходное отверстие.

Способ устранения: Прочистить отверстие.

Неисправность: Инструмент слабо удерживается в наконечнике.

Вероятная причина: Диаметр хвостовика инструмента не соответствует стандарту или сильно изношен.

Способ устранения: Заменить инструмент или произвести смазку зажимного устройства.
