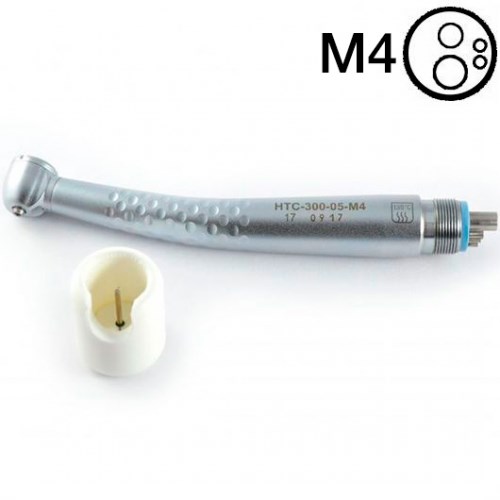

Наконечник *ВХ-Тайфун* КЛЮЧЕВОЙ НТС-300-05 М4 (керамический подшипник), пр. Серпухов

Описание: Наконечник *ВХ-Тайфун* КЛЮЧЕВОЙ НТС-300-05 М4 (керамический подшипник), пр. Серпухов

Наконечник турбинный НТС – 300 – 05 (с фрикционным патроном для фиксации инструмента) с нормируемым в динамике радиальным биением и входящими в конструкцию специальными шарикоподшипниками , предназначен для закрепления режущих инструментов с диаметром хвостовика 1,6 мм и передачи им вращения от бормашины.

Преимущества

• Высокая мощность не менее16 Ватт, скорость вращения бора на холостом ходу от 300 000 об/мин.
• Распыление воды из двух точек в виде спрея обеспечивает оптимальное охлаждение.
• Низкий уровень шума, менее 64дБ (А).
• В комплект с наконечником входит специальный ключ-толкатель, позволяющий вставлять и извлекать режущие инструменты из патрона. В толкателе есть специальное отверстие для комфортной работы с борами ПИК.
• Подлежит термической дезинфекции и стерилизации при температуре до 135 °C.

Технические характеристики

• Скорость на холостом ходу (об/мин): не менее 300 000
• Рабочее давление, Бар: 2,2 ± 0,2
• Крутящий момент, Н-см: не менее 0,15
• Расход воды охлаждения, мл/мин: не менее 50
• Корректированный уровень звуковой мощности, дБа: не более 64
• Фрикционный зажим бора

Область применения

• Терапевтическая и ортопедическая стоматология

Предназначен

Наконечник предназначен для оказания стоматологической помощи в стационарных условиях стоматологических кабинетов, клиник, больниц и других лечебных учреждений.

Комплектация

• Стоматологический наконечник НТС-300-05 М4 (ш/п - керамика).
• Коробка
• Паспорт изделия
• Толкатель

Примечания

В НТС-300-05 М4 (ш/п - керамика) используются долговечные керамические шарикоподшипники.

НТС-300-05 М4 имеет четырёхканальный разъём подключения. Представленный наконечник предназначен для закрепления режущих инструментов с диаметром хвостовика 1,6 мм и передачи им вращения от бормашины.

Характеристики НТС-300-05 М4 (ш/п-керамика)

Наконечник турбинный НТС – 300 – 05 М4 с нормируемым в динамике радиальным биением и входящими в конструкцию специальными шарикоподшипниками , предназначен для закрепления режущих инструментов с диаметром хвостовика 1,6 мм и передачи им вращения от бормашины.

Устройство наконечника и его основные составные части изображены на рисунке 1.

Наконечник состоит из корпуса головки (1) с роторной группой, крышки (2), ручки (3), насадки (4) и прокладки (5).

Вращение инструмента, зафиксированного в зажимном устройстве, осуществляется при помощи роторной группы, состоящей из радиальной турбинки, вращающейся в двух шарикоподшипниках с защитными шайбами.

Вращение турбинки осуществляется за счет энергии сжатого воздуха, подводимого к ней по трубке (6).

Отработанный воздух в четырехканальных наконечниках отводится в шланг бормашины по трубке (7).

Наконечник снабжен системой охлаждения инструмента и операционной зоны обработки.

Охлаждающая вода попадает на инструмент по трубке (8). Воздух охлаждения инструмента по трубке (9) для четырехканального присоединения (М4).

При одновременной подаче в систему воды и воздуха, после выхода их из отверстий у головки, вокруг инструмента образуется водно-воздушный факел, охлаждающий зону обработки.

С целью повышения ресурса в наконечнике предусмотрена замена вышедшей из строя роторной группы.

Для герметизации трубок (6), (7) и трубок (8) и (9) системы охлаждения служит прокладка (5).

Наконечник НТС-300-05 М4 (ш/п-керамика) предназначен для оказания стоматологической помощи в стационарных условиях стоматологических кабинетов, клиник, больниц и других лечебных учреждений.

Инструкция по применению НТС-300-05 М4 (ш/п-керамика)

ВНИМАНИЕ!

Стерилизацию рекомендуется проводить после каждого приема пациента.

1. Техническое обслуживание

1.1. Для предупреждения преждевременного выхода наконечника из строя необходимо при эксплуатации следить за чистотой наконечника и регулярно, после каждого приема пациента, смазывать его. После смазки необходимо дать поработать наконечнику на холостом ходу в течение 15 – 20 с и вытереть головку наконечника от излишков выделившейся смазки чистой сухой салфеткой.

1.2. После каждого приема пациента необходимо провести дезинфекцию и стерилизацию наконечника, для чего отсоединить его от шланга, вынуть бор и протереть наконечник салфеткой, смоченной 80 % раствором этилового спирта. После этого простерилизовать наконечник.

ВНИМАНИЕ!

Для повышения долговечности зажимного устройства наконечника рекомендуется использовать боры со сферической частью хвостовика.

2. Указание мер безопасности:

2.1. Если во время работы наблюдается самопроизвольный выход инструмента из зажимного устройства, необходимо немедленно отключить подачу воздуха и отвести наконечник из зоны работы.

2.2. В целях безопасности и продления срока эксплуатации наконечника следует пользоваться только борами с диаметром хвостовика, соответствующим требованиям стандарта ISO 1797-1 (1,6-0,01 мм).

2.3. Замену бора производить только после полной остановки турбинки.

2.4. Чтобы свести к минимуму опасность получения травмы и заражения, необходимо использовать в работе защитные перчатки.
