Набор для удаления винтов
Особенности набора для извлечения винтов:
- Простая и быстрая экстракция отломков винтов и винтов с сорванными шлицами.
- Направляющие втулки для удаления винтов обеспечивают точность позиционирования сверл и экстракторов, а также защищают внутреннюю часть имплантатов.
- Универсальные размеры комплектующих набора обеспечивают его совместимость с большинством популярных на рынке имплантационных систем.
Особенности инструментов:
- пилотное сверло для отломков винтов Screw Drill — сверление против часовой стрелки предотвращает вкручивание винтов в шахту;
- экстрактор для отломков винтов торцевой Claw Driver — позволяет выкручивать отломки винтов без предварительного пилотного сверления;
- экстрактор для отломков винтов винтовой Tap Driver — помогает выкручивать отломки винтов с применением предварительного пилотного сверления, а также винты с сорванным шлицем;
- экстрактор для отломков винтов шлицевой Slot Driver — отлично подходит для выкручивания винтов с сорванным шлицем без предварительного пилотного сверления;
- переходник экстрактор винта/кареточный храповый ключ — возможность применения в качестве воротка для работы экстракторами винтов вручную или переходника под кареточный храповый ключ типа Straumann;
- направляющие втулки — совместимы с ортопедическими платформами большинства наиболее распространённых имплантационных систем;
- рукоятка для направляющих втулок Guide Wrench — байонетная форма рабочей части позволяет работать во включенных дефектах.
Рекомендации по работе:
- пилотное сверло —
1500-2000 RPM об/мин; - экстракторы для отломков винтов — 30-50 об/мин.

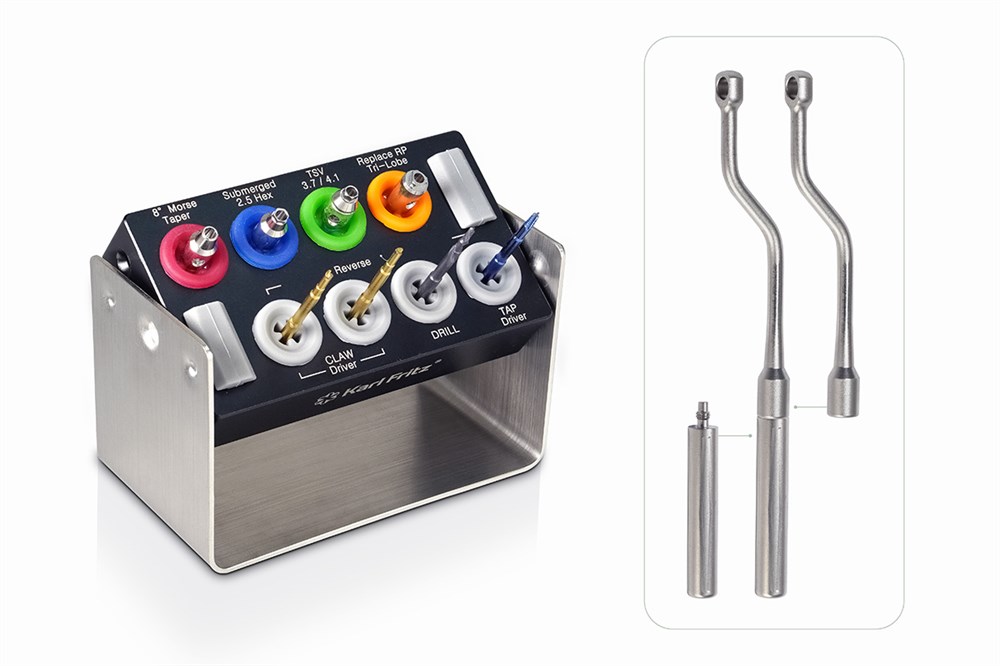

Состав набора
- пилотное сверло Screw Drill, арт. SCD-01 (1 шт);
- экстрактор винта Claw Driver, арт. CD-01 (2 шт);
- экстрактор винта Tap Driver, арт. TD-01 (1 шт);
- направляющая втулка для 8˚ Morse Taper, арт. SG-03 (1 шт);
- направляющая втулка для Submerged 2.5 Hex, арт. SG-04 (1 шт);
- направляющая втулка для TSV 3.7/4.1, арт. SG-05 (1 шт);
- направляющая втулка для RP (Tri-lobe), арт. SG-14 (1 шт);
- складная рукоятка для направляющих втулок Guide Wrench, арт. GW-02 (1 шт);
- футляр для инструментов, арт. CASE-03 (1 шт).
Рекомендации по работе:
- пилотное сверло —
1500-2000 RPM об/мин; - экстракторы для отломков винтов — 30-50 об/мин.
Экстракция имплантатов щипцами
1. Дезинтегрированный имплантат.
2. Шейка имплантат плотно обхватывается губками щипцов.
3. Имплантат аккуратно выкручивается в направлении против часовой стрелки.
4. По окончанию выкручивания имплантата, он извлекается из лунки.
Экстракция имплантатов экстрактором
1. Дезинтегрированный имплантат.
2. Проводится подбор трепана с внутренним диаметром, соответствующим внешнему диаметру имплантата. Костная ткань вокруг имплантата высверливается со скоростью 500-800 об/мин с обязательной ирригацией.
3. Проводится подбор экстрактора с размером рабочей части, соответствующей размеру внутренней платформы имплантата.
4. Имплантат выкручивается в направлении против часовой стрелки со скоростью 30-50 об/мин и усилием 15-30 Н*см, и извлекается из лунки.
Экстракция имплантатов трепанами
1. Дезинтегрированный имплантат.
2. Проводится подбор трепана с внутренним диаметром, соответствующим внешнему диаметру имплантата.
3. Костная ткань вокруг имплантата высверливается со скоростью 500-800 об/мин с обязательной ирригацией.
4. По окончанию высверливания костной ткани вокруг имплантата, он извлекается из лунки.
Порядок применения торцевого экстрактора для отломков винтов Claw Driver
1. В шахте имплантата остался отломок фиксирующего винта абатмента.
2. Производится подбор направляющей втулки, совместимой с ортопедической платформой данного имплантата. В шахту имплантата вводится сверло Screw Drill направляющую втулку.
3. Проводится выкручивание отломка винта экстрактором Claw Driver на скорости 30-50 об/мин.
4. По окончании выкручивания отломка винта, он аккуратно извлекается из шахты имплантата вместе с направляющей втулкой.
Порядок применения пилотного сверла Screw Drill и винтового экстрактора Tap Driver для отломков винтов
1. В шахте имплантата остался отломок фиксирующего винта абатмента.
2. Производится подбор втулки. В шахту имплантата вводится сверло Screw Drill направляющую втулку. Проводится пилотное сверление при помощи Screw Drill в направлении против часовой стрелки отломка винта на скорости 1500-2000 об/мин.
3. По окончанию сверления в шахту винта через втулку вводится экстрактор Tap Driver. Проводится выкручивание отломка винта на скорости 30-50 об/мин.
4. По окончании выкручивания отломка винта, он аккуратно извлекается из шахты имплантата вместе с направляющей втулкой.
Рекомендации по работе:
- пилотное сверло —
1500-2000 RPM об/мин; - экстракторы для отломков винтов — 30-50 об/мин.
